◆ オリンパス(株) 超音波探傷器 ◆

OmnI SCAN MX2

OmnI SCAN MX2

・10.4インチの大画面

・タッチスクリーン

・溶接部開先形状オーバーレイ

・大容量データ保管

・高速ファイル転送

・価格 5,840,000〜

EPOCH 1000i

EPOCH 1000i

・フェーズドアレイ搭載(16素子)

・Aスキャン・S-スキャン同時表示

・堅牢・ポータブル・タフなボディ

・価格 1,980,000〜

EPOCH LTC

EPOCH LTC

・IP67規格適合

・USBポート搭載

・周波数 0.2〜26.5MHz

・データ保存 10,000ID

・バッテリー10時間(リチウムイオン)

・価格 \1,350,000〜

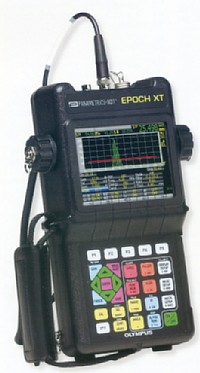

EPOCH XT

EPOCH XT

・矩形波送信のパルサーレシーバー

・周波数1KHz〜35MHz

・スパイク波より、14dB感度大

・医療検査、減衰材料計測

・価格 \1,200,000

OMNI scan

OMNI scan

・ポータブルバッテリー駆動

・頑丈な構造、防滴設計

・高機能モジュールの鋼管で各種探傷に対応

・A-スキャン、B-スキャン、C-スキャンセクトリアルスキャンのイメージング

・超音波、UTフェーズドアレイ、ECT(渦流)ECTアレイをモジュール交換で実現

MODEL 9100

MODEL 9100

・ハイスピードデジタル探傷器

・100KHz〜35MHz(-3dB)の帯域幅

・最高で10KHzの測定レートと出力

・多彩なインターフェイス

・価格 \3,300,000〜

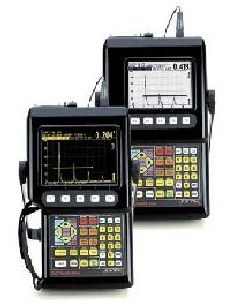

MODEL EPOCH 4

MODEL EPOCH 4

・ローパス。ハイパスフィルター及び調整機能付きのスクウェアーパルサーの採用によりS/N比の改善

・高出力ニッケル水素電池の採用で重量2.4Kgの軽量設計

・500波形の大容量メモリー(オプションで2,100波形)

・高輝度ELディスプレイまたは液晶ディスプレイが選択可能

・600MHzの等価サンプリングにより高速、高分解能測定が可能

・重量:2.4kg(本体)

・サイズ:283×166×66mm(ELD) 383X166X61mm(LCD)

◆データロガー

・500波形データ記憶(本体)

・MEMOモード

・1000厚さデータ(本体)

・バッテリー使用時間:7時間 (本体)

・周波数帯域:0.5MHz-25MHz(-3dB)

・総合感度:0-110dB

◆出力:RS232C 出力

・パラレル出力

・VGA出力

・アナログ出力

・価格 \1,500,000〜

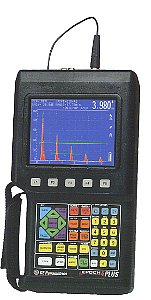

MODEL EPOCH 4 PULS

MODEL EPOCH 4 PULS

・基本仕様EPOCH4に同じ

・PCにはUSBで通信します

・VGA出力により大型モニターゃプロジェクターに拡大表示されます

・日本語表示言語キーパット有り

・EMAT探触子使用可

・価格 \1,800,000〜

Handheld EPOCH LT

Handheld EPOCH LT

・超小型サイズ(厚さ計サイズ)

・重量1kg・厚さ38mm

・最高で10KHzの測定レートと出力

・USBでPCに転送可

・価格 \9800,000〜




◆ パナメトリクス 超音波スキャンニングシステム ◆

LSCシリーズ

LSCシリーズ

・超廉価にての価格設定

・水槽 X1041×Y685×H508mm

・スキャンエリア X62×Y508×Z508

・走査速度 X1500mm/sec.Y150mm/sec

・走査分解能 X0..25mm.Y1.025mm

・価格 \16,000,000〜

※所有、パナメトリクスのコンピューターコントロールのパルサーレシーバーであれば組込可
